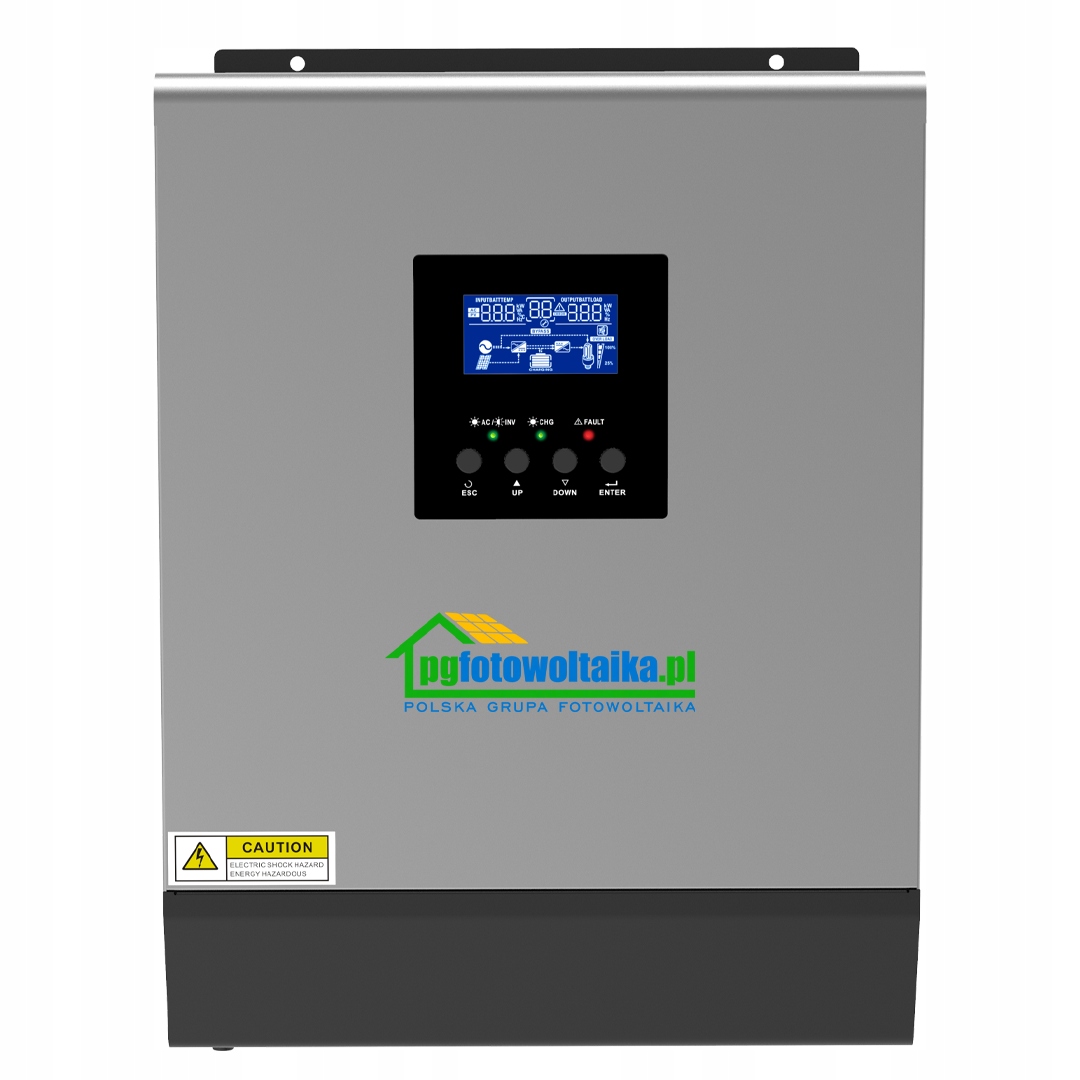

Wielofunkcyjny falownik solarny
PWM3KW50A WiFi
- Może działać bez podłączenia do sieci
- Działa z akumulatorami i je ładuje
- Może pobierać prąd z sieci i ładować akumulatory
- WiFi
- Aplikacja na smartphone pozwoli Ci mierzyć Twoje oszczędności.
Fotowoltaiczny falownik solarny PWM 3KW 50A
Wielofunkcyjny falownik/ładowarka, łączący funkcje falownika, ładowarki słonecznej PWM i ładowarki akumulatorów.
- Falownik można przyłączyć do sieci i pobierać z niej energie w momencie niewystarczających warunków dla paneli słonecznych. Urządzenie może współpracować z siecią energetyczną, generatorem energii, panelami fotowoltaicznymi i akumulatorami.Falownik nie może oddawać energii do sieci (Off-Grid) – może ją jednak pobierać!
- Akumulator jest niezbędny aby falownik działał!
- Nie jest wymagane aby falownik był podłączony do sieci, może działać niezależnie jako ładowarka akumulatorów i bezpośrednio zasilać urządzenia np. w gniazdkach.
- Jeżeli chcemy podtrzymać zasilanie urządzeń podczas wyładowania akumulatorów (np. podczas niewystarczającej energii z paneli fotowoltaicznych wymagane jest przyłączenie do sieć elektrycznej.
FALOWNIK HYBRYDOWY OFF GRID
- Marka: PGFotowoltaika
- Model: PWM3KW50A WiFi
Dane techniczne:
Tryb sieciowy
- Kształt napięcia wejściowego –sinusoida (z sieci lub z generatora)
- Nominalne napięcie wejściowe – 230V AC
- Napięcie niskie rozłączenia – 170VAC (UPS), 100VAC (typowe urządzenia elektryczne)
- Max napięcie AC wejściowe – 300V AC
- Nominalna częstotliwość wejściowa – 50Hz / 60Hz (auto-wykrywanie)
- Ochrona przy zwarciu wyjścia – tryb sieciowy: zabezpieczenia nad-prądowe; tryb akumulator: zabezpieczenie elektroniczne
- Czas przełączania – 10ms (typowe UPS); 20ms (typowe – urządzenia elektryczne)
- Zmniejszanie mocy wyjściowej – przy spadku napięcia wejściowego poniżej 170V AC ograniczanie mocy wyjściowej
Tryb inwertera
- Znamionowa moc wyjściowa – 3kVA / 3kW -3000W
- Kształt napięcia wejściowego – czysta sinusoida
- Znamionowe napięcie wyjściowe – 230V±5%
- Częstotliwość wyjściowa – 50Hz
- Efektywność szczytowa – 90%
- Moc chwilowa szczytowa – 2x moc znamionowa przez 5s – 6000W
- Nominalne napięcie wejściowe – 24VDC
- Napięcie DC zimnego startu – 23VDC
- Konsumpcja własna – <20W
- Konsumpcja własna w trybie „saving” – ok. 10W
Tryb ładowania (ładowarka sieciowa)
- Prąd ładowania (UPS) – 10A/20A – ustawiany
- Napięcie ładowania „BULK” – 29,2V DC (akumulatory zalewowe); 28,2V DC (szczelne, AGM, GEL)
- Napięcie ładowania spoczynkowego 27V DC
Tryb ładowania solarnego PWM
- Max prąd ładowania – 50A
- Napięcie rozwarcia stringu Voc – 80VDC max
- Zakres napięcia – Napięcie startu Falownika- 30~32VDC
- Napięcie prądu stałego – 24VDC
- Straty własne (w oczekiwaniu) – 2W
- Maksymalne napięcie paneli słonecznych (VOC): 80VDC (Proszę zwrócić uwagę ile paneli zostanie przyłączonych)
- Stopień ochrony: IP21
- Zakres temperatury pracy: 0-55°C
- Klasa ochrony: klasa I
- Gwarancja: 2 lata
- Wymiary: 10×27.2×35.5 cm
- Masa – 12 kg
- Interwały transferu danych 5 minut
Dodatkowe informacje:
- Minimalne napięcie z akumulatorów wymagane do startu falownika – 20V
- Minimalne napięcie z paneli wymagane do startu falownika – 30V
Urządzenie jest wielofunkcyjnym inverterem AC i ładowarką DC łączącym funkcje inwertera 230V AC / ładowarki sieciowej DC i kontrolera ładowania solarnego do współpracy z systemem fotowoltaicznym oraz posiada wejście do podłączenia sieci energetycznej. Zapewnia to długotrwałe bezprzerwowe zasilanie urządzeń elektrycznych wymagających zasilania 230V AC z podstawowym wyborem priorytetu zasilania: sieć albo solar.
Wielofunkcyjny wyświetlacz LCD z wyświetlaniem wartości cyfrowych i ikon pozwala na obserwację statusów pracy i parametrów oraz na wygodne dla użytkownika ustawianie (programowanie) trybów pracy i przegląd parametrów jak prąd ładowania, wybór priorytetu: sieć/solar, wybór charakteru napięcia wejściowego AC i inne
Właściwości:
- Czysta sinusoida na wyjściu inwertera
- Wbudowany kontroler solarny PWM
- Ustawiany charakter napięcia wejściowego AC
- Ustawiany priorytet pracy (wyjścia AC): sieć/solar
- Ustawiany prąd ładowania akumulatora w zależności od aplikacji
- Przystosowane do zasilania z sieci AC lub generatora
- Automatyczny restart po przywróceniu napięcia z sieci
- Ochrona przed przeładowaniem, przekroczeniem temperatury, przeciwzwarciowa
- Zastosowany inteligentny tryb ładowania akumulatorów dla uzyskania długiego czasu eksploatacji
- Funkcja zimnego startu
- WiFi
Lekki i Kompaktowy
Dzięki małym rozmiarom obudowy, falownik można zainstalować w bardzo małym pomieszczeniu lub pojeździe.
Kontroler solarny czyli regulator ładowania PWM:
Regulator ładowania PWM – wysyła impulsy do akumulatora, starając się przesłać jak najwięcej energii w jak najkrótszym czasie. Im pełniejszy jest akumulator, tym impulsy stają się rzadsze. Gdy poziom naładowania zbliża się do maksimum, kontroler przestaje przesyłać energię.
Regulator PWM wyposażony jest w wysokiej jakości komponenty elektroniczne zapewniające mu między innymi ochronę przed:
- przepięciami,
- zwarciem,
- przeładowaniem i rozładowaniem,
- odwrotną polaryzacją,
Także monitoruje napięcie paneli solarnych
Urządzenie cechuje się długotrwałym działaniem i bezpieczną eksploatacją nie tylko w warunkach domowych, ale także na działkach czy w kamperach.
Falownik zapewnia zasilanie dla urządzeń domowych i innych jak: wyposażenie biura, sprzęt oświetleniowy, sprzęt wykorzystujący silniki elektryczne (wentylatory, klimatyzatory, pralki, zmywarki itp.)
Rysunek pokazuje podstawową konfigurację i wykorzystanie systemu. Pokazane są dodatkowe urządzenia niezbędne dla funkcjonowania systemu. Są to:
- akumulator
- panele PV (opcjonalnie)
Oprogramowanie do monitorowania SMART ESS
Monitorowanie pracy systemu za pomocą aplikacji SmartESS na android w 'Sklepie Play’ lub Apple OS w 'Apps Store’
Aby obliczyć aktualną wartość produkowanej energii należy pomnożyć wartości 'PV input Voltage’ przez 'PV input current for batteries’. Nowa aplikacja jest już w fazie testów i powinna zostać niebawem dostępna.
- Interwały transferu danych ok. 5 minut
Bezprzewodowe połączenie za pomocą modułu WiFi
Zwykle stosuje się dwa sposoby łączenia modułów fotowoltaicznych:
- łączenie równoległe paneli fotowoltaicznych,
- łączenie szeregowe paneli fotowoltaicznych.
To, który ze sposobów należy wykorzystać, zależy m.in. od tego, jaki rodzaj falownika chcemy później użytkować, ale też od naszych dalszych planów rozbudowy czy warunków pracy systemu. Oba sposoby łączenia paneli PV mają bowiem swoje wady oraz zalety, przez co mogą się sprawdzić w różnych warunkach.
Bardzo ważne jest również, aby przy ustaleniu sposobu łączenia paneli fotowoltaicznych wziąć pod uwagę zalecenia producenta, które można znaleźć m.in. w instrukcji montażu.
Łączenie równoległe paneli fotowoltaicznych
W przypadku równoległego łączenia paneli fotowoltaicznych, napięcie w obwodzie jest równe napięciu deklarowanemu pojedynczego modułu PV. Sumuje się natomiast natężenie prądu.
- Maksymalna moc paneli – 3000W
- Maksymalne napięcie z paneli – 80V
- Maksymalny prąd – 50A
Przykład:
Dotyczy modelu falownika PWM3KW50A
Jeżeli mamy zamiar podłączyć falownik PWM3KW50A do instalacji PV składającej się z paneli o parametrach – 450W, 40V, 10A to maksymalna ilość paneli jaka możemy przyłączyć do tego falownika przy połączeniu równoległym wynosi 5. Daje to łącznie instalację o parametrach 2250W, 40V i 50A.
Łączenie szeregowe paneli fotowoltaicznych
Jeśli chodzi o szeregowe łączenie paneli PV to w tym przypadku, każdy kolejny moduł będzie zwiększał napięcie w stringu, zaś prąd łańcucha będzie zbliżony do natężenia w pojedynczym module. Napięcie paneli sumuje się.
- Maksymalna moc paneli – 3000W
- Maksymalne napięcie z paneli – 80V
- Maksymalny prąd – 50A
Przykład:
Dotyczy modelu falownika PWM3KW50A
Jeżeli mamy zamiar podłączyć falownik PWM3KW50A do instalacji PV składającej się z paneli o parametrach – 450W, 40V, 10A to maksymalna ilość paneli jaką możemy przyłączyć do tego falownika przy połączeniu szeregowym wynosi 2. Daje to łącznie instalację o parametrach 900W, 80V i 10A.
